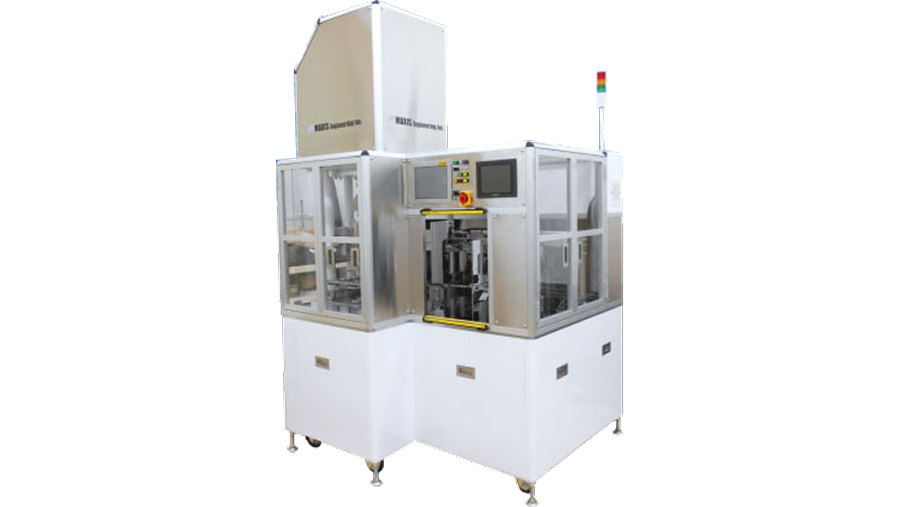

バンプコイニング装置 1Ｈ4000kgプレス
バンプコイニングの評価試験用プレス。
大量のバンプを平坦化できる高精度・高圧力タイプ。
信頼性の高いFA技術で、御客様の「ものづくり」に貢献します。
紹介動画

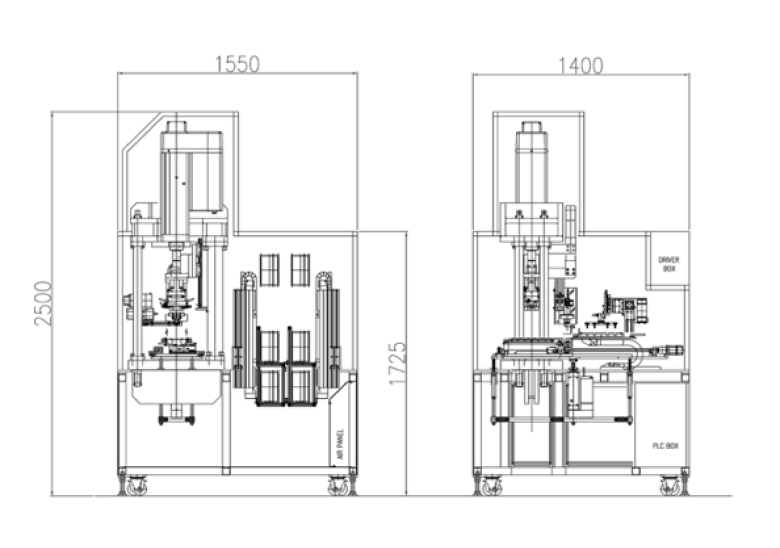

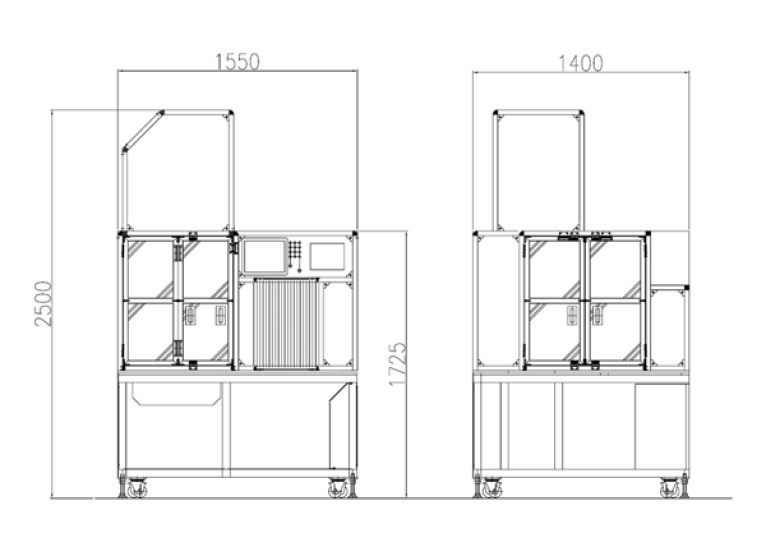

外形寸法・仕様内容
型式 ： MXE－1400
| 項目 | 仕様内容 | |
|---|---|---|
| CSP | BGA | |
| 対象製品 | L= min：100mm, max：260mm | min：SQ12, max：SQ100 |
| W= min：49mm, max：105mm | T=min：0.1mm, max：2mm | |
| T=min：0.1mm, max：2mm | ||
| 生産能力 | 1ヘッドタイプ：128 strip/hour | 1ヘッドタイプ：740pcs/hour |
| 4ヘッド高速タイプ：600 strip/hour | 4ヘッド高速タイプ：3300pcs/hour | |
| 条件： プレス時間：2s, 4回プレス/1strip, 3000kg荷重, CCD：無効 |
条件： プレス時間：2s 1tray：2x6列, 3000kg荷重, CCD：無効 |
|
| 製品供給搬出方式 | 供給CSP基板の入ったマガジンを装置にセット （2マガジンセット可能） |
供給BGA基板の入った専用トレーをマガジン内にセットしてそのマガジンを装置にセット （2マガジンセット可能） |
| 搬出用空マガジンを装置にセットして加工完了CSP基板が収納される （2マガジンセット可能） |
搬出用空マガジンを装置にセットして加工完了BGA入り専用トレーが収納される （2マガジンセット可能） |
|
| プレス能力 | min：490N(50kg) max：39200N(4000kg) | |
| プレス位置範囲 | W方向=基板エッジライン-3mm（片側） | 基板エッジライン-2mm（各辺） |
| L方向=基板エッジライン-2mm（片側） | 例：SQ70 C4area max＝SQ66 | |
| 例：95W×240L C4area max＝89W×236L | ||
| プレス位置精度 | CCD無効：±0.2mm | |
| CCD有効：±0.1mm | ||
| 金属治具にて検証 | ||
| プレス荷重精度 | 設定荷重±1.5% | |
| プレスヘッドサイズ | min：SQ30mm max：SQ90mm | min：SQ5mm max：SQ90mm |
| プレスヘッド材質 | セラミック、SKD+DLC、STAVAX より選択 | |
| プレス時間設定 | 0.1秒～10.0秒（2.5ton以上は荷重により制限あり） 0.1秒単位 |
|
| ヘッド交換方法 | 工具レス簡単脱着 交換時間：上下ヘッド1軸 約2分 |
|
| ヘッド平行調整方法 | ボルト緩め、締付け作業、調整不要 XY方向独立で角度目盛調整 平行確認用モード運転あり |
|
| ヘッドオートクリーニング (上ヘッド) |
クリーニング回数毎頻度 ：タッチパネル設定 クリーニング時間 ：タッチパネル設定 クリーニング動作 ：自動 ヘッド表面確認 ：オペレータ IPA補充、クリーンクロス交換：オペレータ |
|
| ヘッド温度設定範囲 | 60℃～200℃ | |
| 異常温度検出 | 温度コントロール用センサーとは別に異常温度検出用センサー 独立1系統で異常検出温度：250℃ |
|
| 温度精度 | 設定温度±5% | |
| CCDアライメント機構 |
CSP一枚をクランプ後、2ヶ所のアライメント用マーク位置を読取、マスター位置と比較して差をプレス位置に対して補正してXYテーブルを移動させる。 1枚中プレス位置補正値共通。 読取単位：0.001mm。 |
BGAトレーをクランプ後、各基板2ヶ所のアライメント用マーク位置を読取、マスター位置と比較して差をプレス位置に対して補正してXYテーブルを移動させる。この時トレー内の各基板ごとに、個別の補正データをもち、各プレス位置に反映させる。 トレー内の基板ギャップにより位置精度の変化あり。読取単位：0.001mm |
| CCD機能：有効、無効選択可 位置検出演算後、θ方向が規制しきい値以上の場合、異常通知停止 |
||
| データロガーシステム | 自動運転中の毎プレス加工に関するデータ(プレス時間、プレス実荷重、ヘッド実温度）を 全て記録してPC-HDDに保存するシステム ホストPCとリンク通信でデータIN,OUT可能(オプション) |
|
| 品番データ | 名称、基板種類、サイズ、荷重、プレス時間、プレス位置、温度など個別の設定データを 品番に登録保存して品番選択により変更可能 品番登録数：1000種類 |
|
| バーコード入力 （オプション） | バーコードスキャナで品番、ロットNo.、などを読取、品番切替または、読み出しが可能 | |
| 付属品 |
|
|
| 外形寸法 | 1550W × 1400D× 2500H | |
| 重量 | 1.5ton | |
