3Dスキャンモデリング

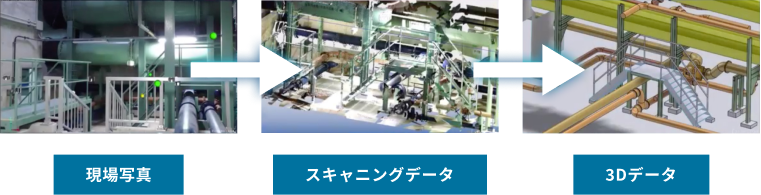

3Dスキャニングと点郡処理技術から三次元モデル化を実現

今後ニーズが高まる三次元モデルの連携を見据え、3Dスキャニングと点郡処理技術を用いた現場状況の把握と、3Dデータ化をいち早く実現しています。これまでに建設現場で生じてきた度重なる改造による「正確な現状図面がない」という困りごとも、瞬時に3Dデータ化して改善。 今後、この3Dデータの活用は施工・維持管理まで広がり、プラント事業の要となります。中でも維持管理施設においては、設備の過去履歴の判別が難しく、その管理に問題を抱えています。長年プラントメーカー様と建設図面を手がけた技術者とともに、3Dスキャニングと点郡処理技術から三次元モデル化を実現し、生きたデータを目指します。

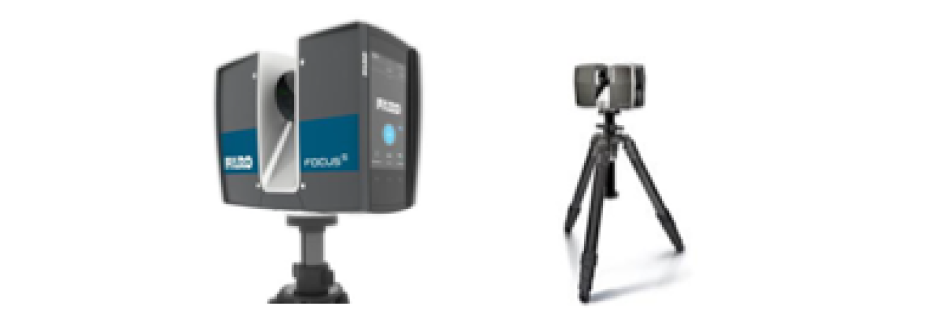

スキャン使用機器

Focus S 350
範囲誤差	±1mm
測定範囲	0.6m～350m
Laser Class	1

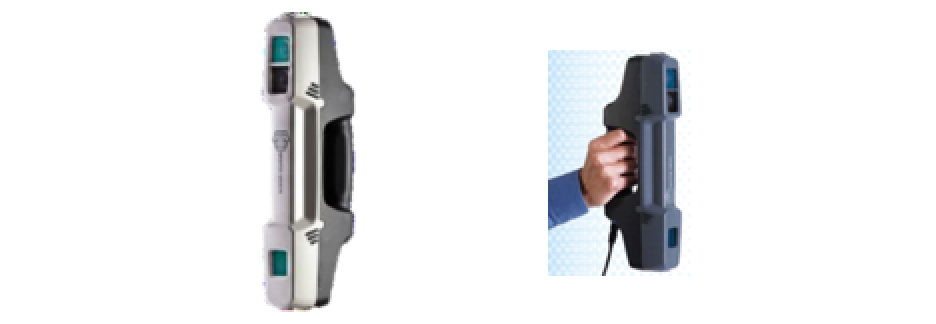

F6 SMART
精度	0.1~0.2%＠スキャン距離1m
点群のカラー化/ テクスチャ貼付	可能
レーザの安全クラス	クラス1
視野角度(縦×横)	54 °×68°
レーザ照射時間	5ms – 40ms
点群取得速度	最大64万点/s
寸法(H×D×W)	320mm × 120mm ×45mm
重量	1.2kg
動作温度	0℃～50℃ （但し、結露しないこと）

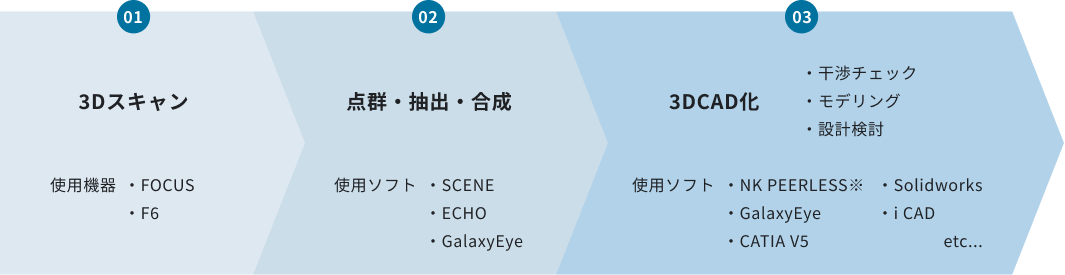

3D計測工程

• ※NK PEERLESS 販売代理店：配管・鋼材モデリングに最適/技術者多数

スキャン実施　参考例

マクシスエンジニアリング北名古屋工場（金型工場）
工場室内規模	W23m × D14m × H5.5m
工場室内敷地面積	322㎡

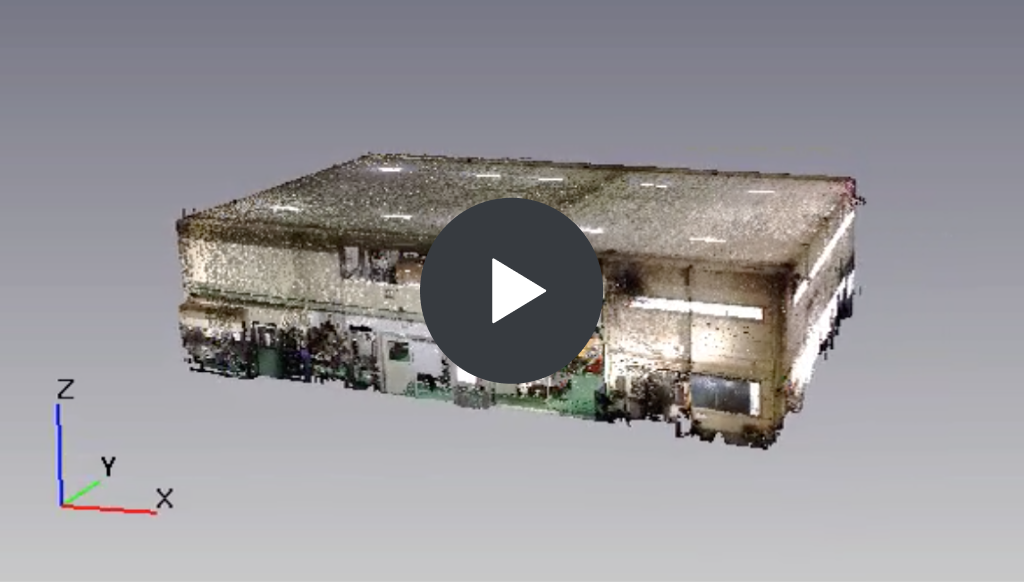

参考例②

3D scan Point group DATA

使用ソフト：

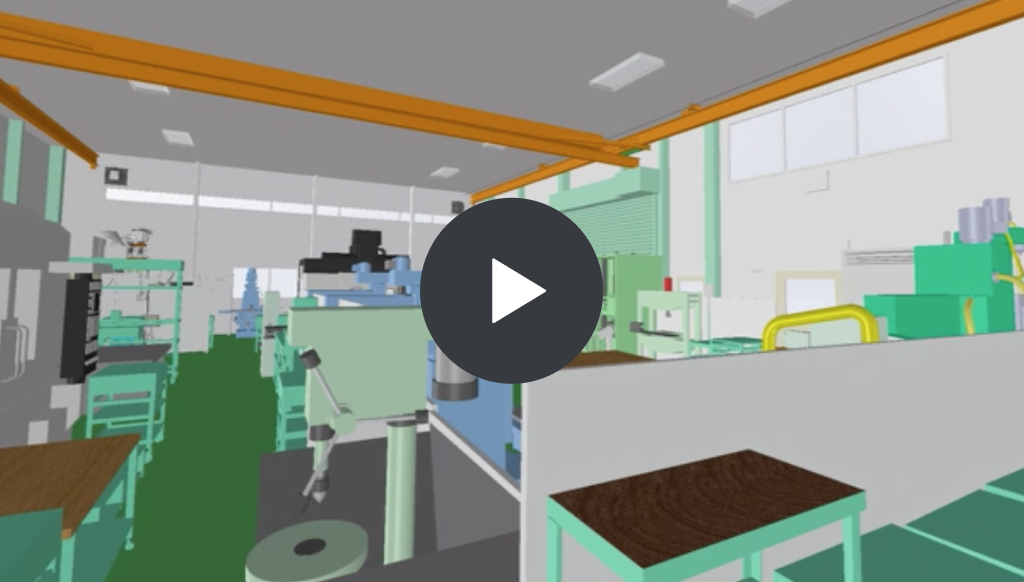

参考例③

3D CAD DATA

使用ソフト：
